5" IPS၊ MIPI TFT LCD Panel
မော်ဒယ်နံပါတ် RF3500D-AYW-MNN
ကျွန်ုပ်တို့၏စက်ရုံမှ Mipi Tft Lcd Display ကို စိတ်ချယုံကြည်စွာ ဝယ်ယူနိုင်ပါသည်။

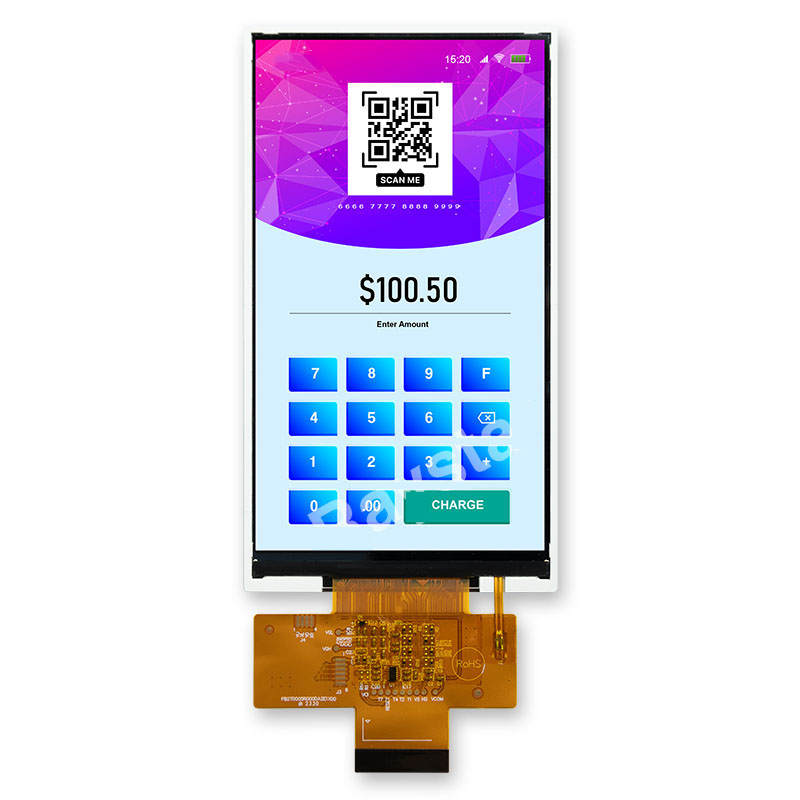

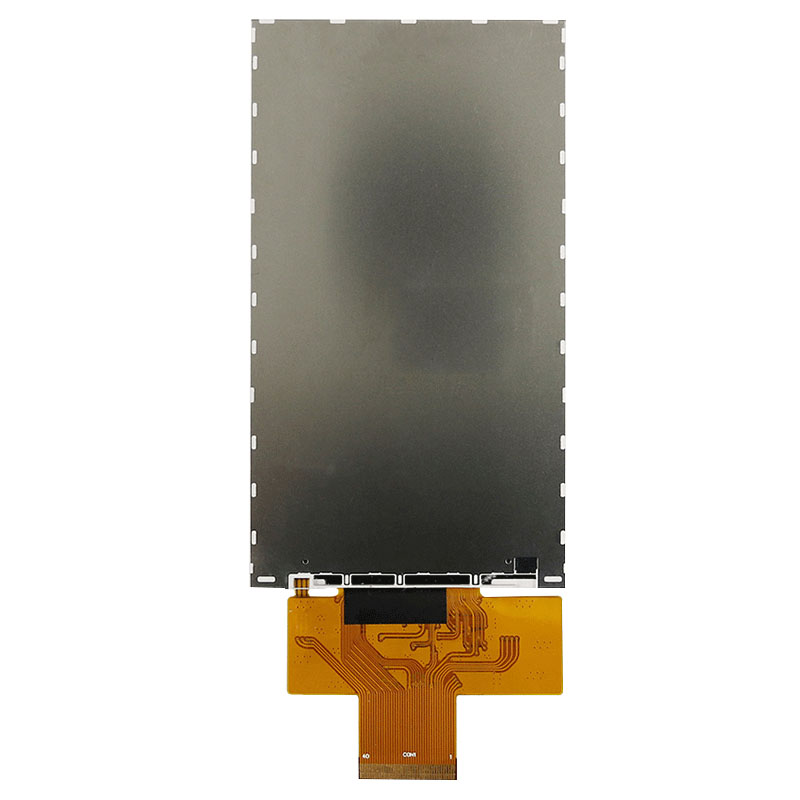

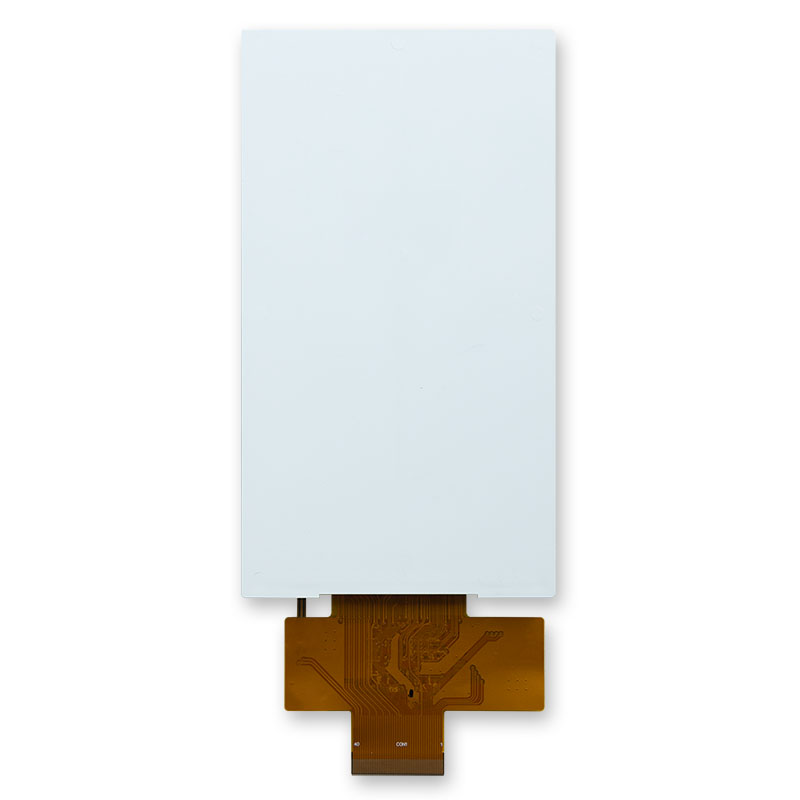

RF3500D-AYW-MNN သည် amorphous silicon TFT နည်းပညာကို အသုံးပြုထားသော 5.0-လက်မ TFT-LCD မျက်နှာပြင်ပါရှိသော စွမ်းဆောင်ရည်မြင့် module တစ်ခုဖြစ်သည်။ ၎င်း၏အတိုင်းအတာမှာ 66.10(W) × 120.4(H) × 1.85(D) ဖြစ်ပြီး ထိရောက်သောပြသမှုဧရိယာမှာ 62.1(W) × 110.4(H) မီလီမီတာဖြစ်သည်။ မျက်နှာပြင်သည် 720x1280 pixels၊ ရှုထောင့်အချိုးအစား 16:9 နှင့် 80/80/80/80 မြင်ကွင်းအကွာအဝေးရှိသောကြောင့် အလွန်ကောင်းမွန်သော အမြင်အာရုံခံစားမှုကို ရရှိစေပါသည်။ မျက်နှာပြင်ကိုမောင်းနှင်သည့် TFT IC သည် ILI9881C ဖြစ်သည်။
ဤထုတ်ကုန်သည် RoHS နှင့်လိုက်လျောညီထွေဖြစ်ပြီး၊ မျက်နှာပြင်မျက်နှာပြင်သည် 4-channel MIPI ကိုအသုံးပြုထားပြီး နောက်ခံအလင်းသည် သာမန်အဖြူရောင် LED ဖြစ်သည်။ ၎င်း၏ ခြားနားမှုအချိုးသည် 800:1 ဖြစ်ပြီး ပုံမှန်တောက်ပမှုမှာ 300 cd/m2 ဖြစ်သည်။ ထောက်ပံ့ရေးဗို့အားအကွာအဝေးသည် 2.5V မှ 3.6V၊ လည်ပတ်မှုအပူချိန်အကွာအဝေးမှာ -20 ℃ မှ +70 ℃ ၊ သိုလှောင်မှုအပူချိန်သည် -30 ℃ မှ + 80 ℃ အထိရောက်ရှိနိုင်ပြီး အမျိုးမျိုးသောပတ်ဝန်းကျင်များတွင် တည်ငြိမ်စွာလည်ပတ်နိုင်စေပါသည်။
| ITEM | DIMENSION |
| TFT စီးရီး | ပုံမှန် TFT LCD၊ IPS TFT LCD |
| အရွယ်အစား (ထောင့်ဖြတ်) | 5 |
| Dot Matrix / Resolution | 720 × 3(RGB) × 1280 |
| Module Dimension | 66.10(W) × 120.4(H) × 1.85(D) |
| လှုပ်ရှားနယ်မြေ | 62.1(W) × 110.4(H) |
| အစက်/ Pixel Pitch | 0.08625(W) × 0.08625(H) |
| LCD အမျိုးအစား | TFT၊ ပုံမှန်အနက်ရောင်၊ Transmissive |
| ဦးတည်ချက်ကြည့်ပါ။ | 80/80/80/80 (IPS) |
| အချိုးအစား | ၁၆:၉ |
| Backlight အမျိုးအစား | LED၊ ပုံမှန်အဖြူ |
| ထိန်းချုပ်ရေးအဖွဲ့ | မရှိ |
| TFT Driver IC | ILI9881C သို့မဟုတ် ညီမျှသည်။ |
| အင်တာဖေ့စ် | 4-Lane MIPI DSI |
| အကန့်ကို ထိပါ။ | Touch Panel မပါဘဲ |
| အပေါ်ယံ | စူးရှသည်။ |
| တောက်ပမှု | 300 |
| Mounting Hole | မရှိ |
| လည်ပတ်အပူချိန် | -20~+70 |
| သိုလှောင်မှုအပူချိန် | -၃၀~+၈၀ |
ပုံမှန်လည်ပတ်မှုအခြေအနေများ
| ITEM | သင်္ကေတ | VALUES | ယူနစ် | ||
| MIN | အမျိုးအစား | MAX | |||
| Analog circuit အတွက် ပါဝါထောက်ပံ့မှု | VCI | 2.5 | 3.3 | 3.6 | V |
| လော့ဂျစ်ပတ်လမ်းအတွက် ပါဝါထောက်ပံ့မှု | IOVCC | 1.65 | 1.8 | 3.6 | V |
| Driver အတွက် လက်ရှိ | IDD | - | 44 | mA | |
Backlight မောင်းနှင်မှုအခြေအနေများ
| PARAMETER | သင်္ကေတ | MIN | အမျိုးအစား | MAX | ယူနစ် |
| LED လျှပ်စီးကြောင်း | ILED | - | 40 | - | mA |
| LED ဗို့အား | VLED+ | 19.6 | - | 23.8 | V |
| LED Life Time | ၃၀၀၀၀ | - | - | နာရီ |
