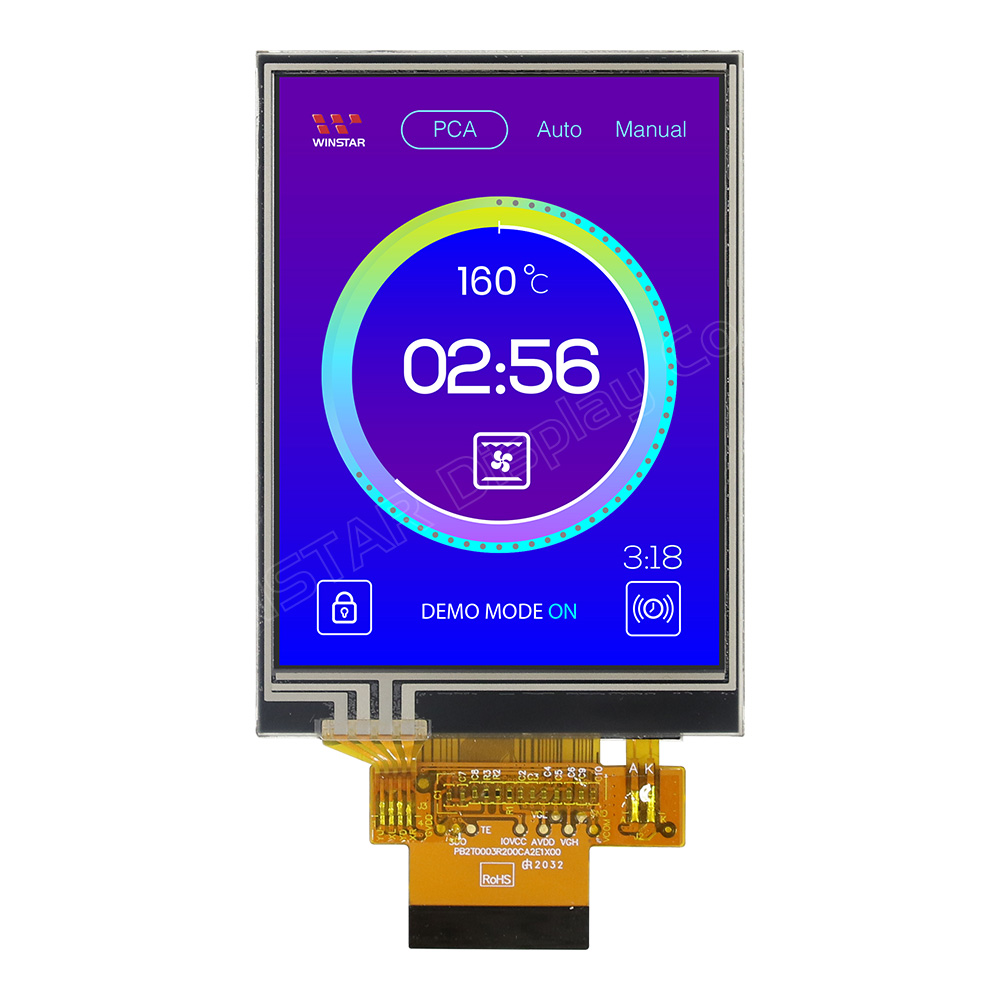

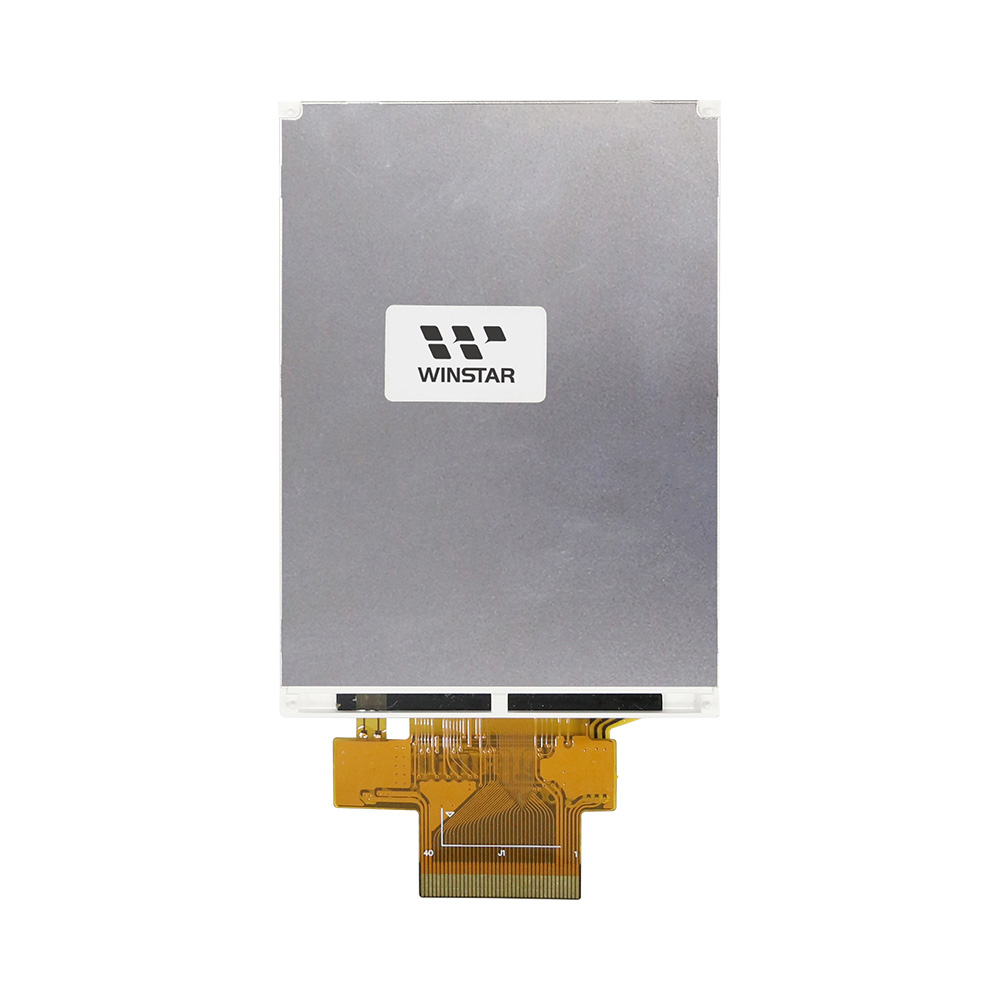

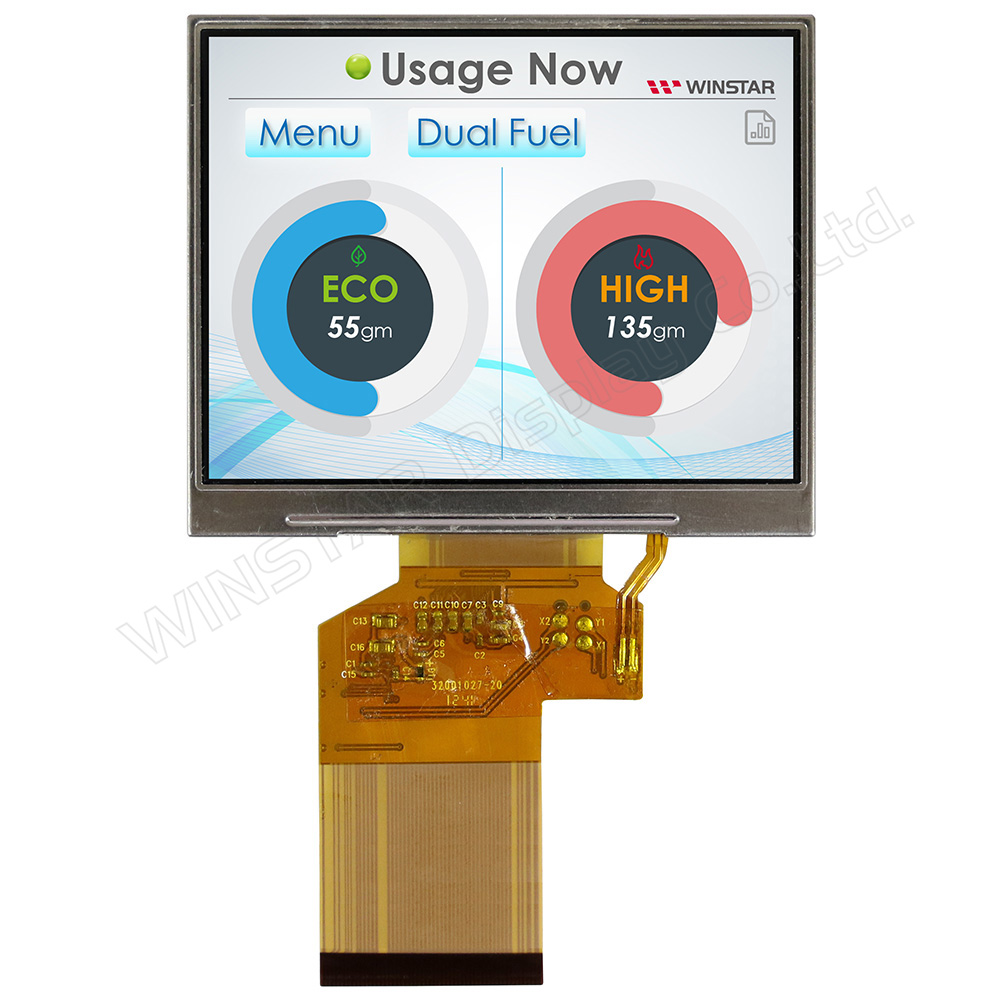

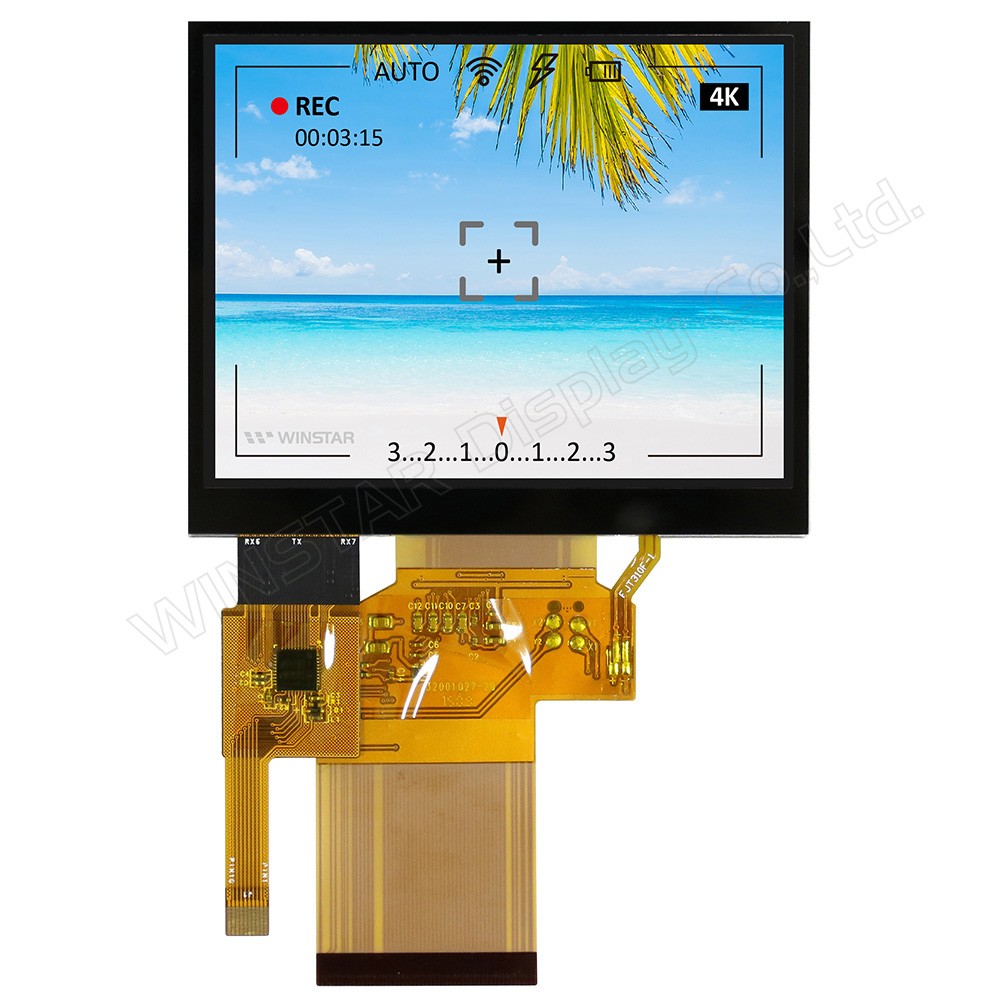

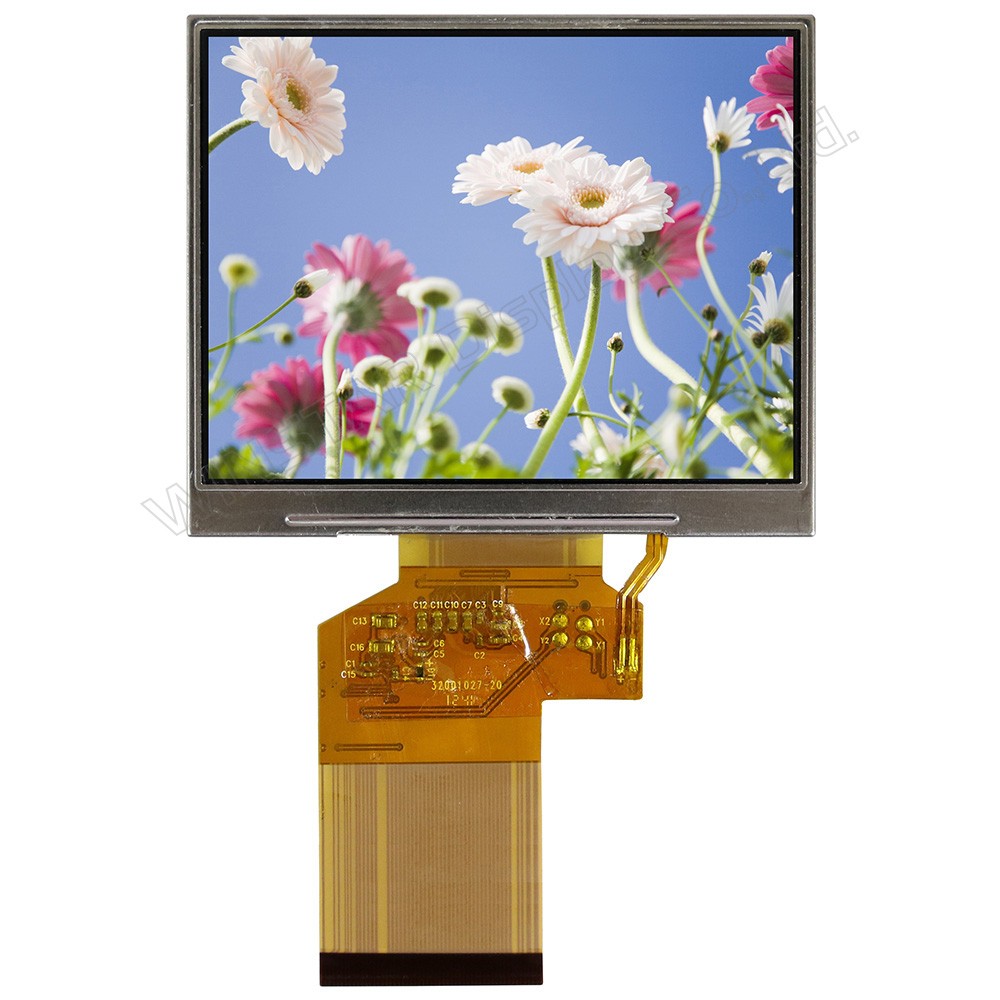

ကျွန်ုပ်တို့ထံမှ စိတ်ကြိုက် High Brightness Tft Lcd Display ကို စိတ်ချယုံကြည်စွာ ဝယ်ယူနိုင်ပါသည်။ မြင့်မားသောတောက်ပမှု TFT မျက်နှာပြင်များသည် အားကောင်းသော LED နောက်ခံမီးများ တပ်ဆင်ထားပြီး တောက်ပမှု 4500cd/m² အထိ ရောက်ရှိနိုင်သည်။
ဆိုင်ပြတင်းပေါက်များ သို့မဟုတ် နေရောင်တိုက်ရိုက်ရှိသော အပြင်ဘက်တွင် တောက်ပသောအလင်းရောင်ရှိသော ပတ်ဝန်းကျင်တွင်၊ ပုံမှန်အလင်းရောင်ရှိသော TFT ဖန်သားပြင်များသည် မြင်ရန်ခက်ခဲပြီး မှိန်သွားတတ်သည်။ ကျွန်ုပ်တို့၏ တောက်ပမှုမြင့်မားသော TFT ဖန်သားပြင်များသည် ဤအခြေအနေများအောက်တွင် အကြောင်းအရာများကို ရှင်းလင်းစွာပြသရန် တောက်ပသောနောက်ခံမီးများနှင့် အထူး polarizers များကို အသုံးပြုပါသည်။
WF40ESWAA6DNG0 သည် မြင့်မားသောတောက်ပမှု 4 လက်မစတုရန်း IPS TFT LCD display module တစ်ခုဖြစ်ပြီး projected capacitive touch screen (PCAP) နှင့် resolution 480 x 480 pixels ရှိသည်။ မော်ဂျူးသည် 24-bit RGB အင်တာဖေ့စ်ကို ပံ့ပိုးထားပြီး ပုံမှန်ကျယ်ပြန့်သော မြင်ကွင်းထောင့် (ဘယ်- 80 / ညာဘက်: 80 / ထိပ်: 80 / အောက်ခြေ: 80 ဒီဂရီ)၊ ခြားနားမှုအချိုး 800:1၊ တောက်ပမှုမြင့်မားသော IPS panel ကို အသုံးပြုထားသည်။ 800 nits နှင့် 1:1 အချိုးရှိသော ဆန့်ကျင်ဘက်မျက်နှာပြင်။
WF40ESWAA6DNG0 စတုရန်း TFT LCD display module သည် ST7701S ဒရိုက်ဘာ IC အား ပုံမှန်တန်ဖိုး 2.8V မှ 2.5V မှ 3.6V အထိ ထောက်ပံ့သည့်ဗို့အားအကွာအဝေးဖြင့် ပေါင်းစပ်ထားသည်။ WF40E မော်ဒယ်သည် ပုံမှန်အားဖြင့် -30 ℃ မှ +80 ℃ ဝန်းကျင်တွင် ပုံမှန်လည်ပတ်နိုင်ပြီး သိုလှောင်မှု အပူချိန်သည် -30 ℃ မှ + 80 ℃ ဖြစ်သည်။
ပုံဆွဲခြင်း။
သတ်မှတ်ချက်များ
အင်တာဖေ့စ်
LCM PIN အဓိပ္ပါယ်
| တံ | သင်္ကေတ | လုပ်ဆောင်ချက် |
| 1 | VLED- | LED backlight cathode အတွက် ပါဝါ |
| 2 | VLED+ | LED backlight anode အတွက် ပါဝါ |
| 3 | GND | ပါဝါမြေ |
| 4 | VCC | လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ |
| 5 | R0 | ဒေတာဘတ်စ် |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | ဒေတာဘတ်စ် |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | ဒေတာဘတ်စ် |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL- SPI အင်တာဖေ့စ်အတွက် အမှတ်စဉ်နာရီ ထည့်သွင်းမှု။ |
| 30 | PCLK | RGB အင်တာဖေ့စ်လုပ်ဆောင်ချက်အတွက် အစက်နာရီအချက်ပြမှု |
| 31 | ကျေးဇူးပါ | - ချစ်ပ်တစ်ခုရွေးချယ်သောအချက်ပြမှု နိမ့်သည်- ချစ်ပ်ကို ရွေးချယ်ထားပြီး အသုံးပြုနိုင်သည်။ မြင့်မားသည်- ချစ်ပ်ကို ရွေးချယ်မထားဘဲ အသုံးပြု၍မရပါ။ |
| 32 | HSYNC | RGB အင်တာဖေ့စ် လုပ်ဆောင်ချက်အတွက် လိုင်းစင့်ခ်လုပ်ခြင်း အချက်ပြမှု |
| 33 | VSYNC | RGB အင်တာဖေ့စ လုပ်ဆောင်ချက်အတွက် ဖရိမ်ထပ်တူပြုခြင်း အချက်ပြမှု |
| 34 | ၏ | RGB အင်တာဖေ့စ လုပ်ဆောင်ချက်အတွက် ဒေတာဖွင့် အချက်ပြမှု နိမ့်သည်- အသုံးပြုခွင့်ကို ဖွင့်ထားသည်။ မြင့်မားသည်- ဝင်ရောက်ခွင့်ကို ပိတ်ပင်ထားသည်။ |
| 35 | SDA | SDA- SPI Interface အတွက် အမှတ်စဉ်ဒေတာ အဝင်/အထွက် နှစ်လမ်းညွန် ပင်နံပါတ်။ |
| 36 | ပြန်သတ်မှတ်ပါ။ | - ပြင်ပ reset ထည့်သွင်းမှု - အနိမ့်ထည့်သွင်းမှုဖြင့် ချစ်ပ်ကို စတင်ပါ။ ပါဝါပေးဆောင်ပြီးနောက် ပါဝါဖွင့်ခြင်း ပြန်လည်သတ်မှတ်ခြင်းကို လုပ်ဆောင်ရန် သေချာပါစေ။ |
| ၃၇-၄၀ | NC | ချိတ်ဆက်မှုမရှိပါ။ |
PCAP PIN အဓိပ္ပါယ်
| တံ | သင်္ကေတ | လုပ်ဆောင်ချက် |
| 1 | VSS | Analog circuit အတွက် မြေပြင် |
| 2 | VDDT | ပါဝါထောက်ပံ့မှု : +3.0V |
| 3 | SCL | I2C နာရီ ထည့်သွင်းခြင်း။ |
| 4 | NC | ချိတ်ဆက်မှုမရှိပါ။ |
| 5 | SDA | I2C ဒေတာအဝင်နှင့်အထွက် |
| 6 | NC | ချိတ်ဆက်မှုမရှိပါ။ |
| 7 | /RST | ပြင်ပ ပြန်လည်သတ်မှတ်ခြင်း၊ အနိမ့်သည် အသက်ဝင်ပါသည်။ |
| 8 | NC | ချိတ်ဆက်မှုမရှိပါ။ |
| 9 | /INT | အိမ်ရှင်ထံသို့ ပြင်ပအနှောင့်အယှက် |
| 10 | VSS | Analog circuit အတွက် မြေပြင် |
အထွေထွေသတ်မှတ်ချက်များ
| ကုသိုလ်ကံ | အတိုင်းအတာ | ယူနစ် |
| အရွယ်အစား | 4.0 | လက်မ |
| Dot Matrix | 480 × 3(RGB) × 480 | အစက်များ |
| မော်ဂျူးအတိုင်းအတာ | 78.8(H) × 82.95 (W) × 7.17 | မီလီမီတာ |
| လှုပ်ရှားနယ်မြေ | 71.856(H) × 70.176 (V) | မီလီမီတာ |
| ဒေါ့စေး | 0.1497(H) × 0.1462(V) | မီလီမီတာ |
| LCD အမျိုးအစား | TFT၊ ပုံမှန်အနက်ရောင်၊ Transmissive | |
| ဦးတည်ချက်ကြည့်ပါ။ | 80/80/80/80 | |
| အချိုးအစား | ၁:၁ | |
| အင်တာဖေ့စ် | 24-bit RGB | |
| Driver IC | ST7701S သို့မဟုတ် ညီမျှသည်။ | |
| Backlight အမျိုးအစား | LED၊ ပုံမှန်အဖြူ | |
| PCAP IC | ST1633I သို့မဟုတ် ညီမျှသည်။ | |
| PCAP အင်တာဖေ့စ် | I2C | |
| PCAP FW ဗားရှင်း- | V01 | |
| အကန့်ကို ထိပါ။ | capacitive touch panel (PCAP) | |
| အပေါ်ယံ | Anti-Glare | |
အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ
| ကုသိုလ်ကံ | သင်္ကေတ | မင်း |
| လည်ပတ်အပူချိန် | ထိပ်တန်း | စာ-၃၀ |
| သိုလှောင်မှုအပူချိန် | TST | စာ-၃၀ |
လျှပ်စစ်လက္ခဏာများ
ပုံမှန်လည်ပတ်မှုအခြေအနေများ
| ကုသိုလ်ကံ | သင်္ကေတ | တန်ဖိုးများ | ယူနစ် | ||
| မင်း | စာရိုက်ပါ။ | မက်တယ်။ | |||
| Interface Supply Voltage | VCC | 2.5 | 2.8 | 3.6 | V |
| Driver (အဖြူ) အတွက် လက်ရှိ | IVCC | - | 27 | 40.5 | mA |
| PCAP ထောက်ပံ့ခြင်း။ | VDDT | 2.8 | - | 3.3 | V |
| ICTP(mA) | - | 12.4 | 18.6 | mA | |
