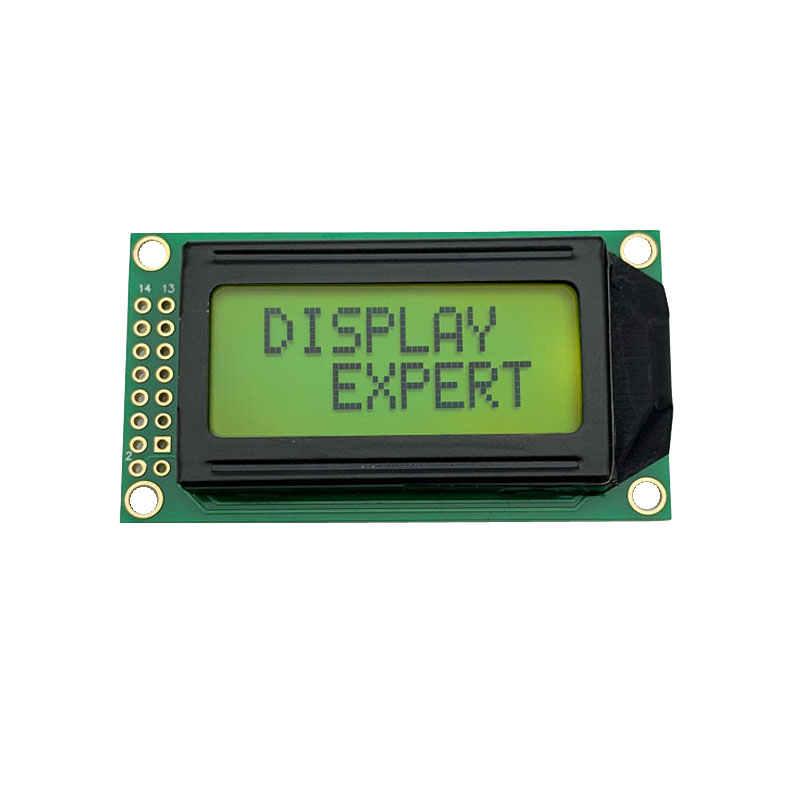

0802 Character LCD Display Y-G COB STN LCD Module
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား Character Mono LCD Display ကို ပေးဆောင်လိုပါသည်။ SC0802001-V01 သည် STN COB အဝါရောင် Grenn နောက်ခံအလင်းပါရှိသော 8×2 စာလုံး LCD မျက်နှာပြင် 8 စာလုံး 2 လိုင်းဖြစ်သည်။ ဤမျက်နှာပြင်ကို 16 pin 6 နာရီကြည့်ရှုထောင့်ပါသော SPLC780D Driver IC ဖြင့်တည်ဆောက်ထားသည်။
●အမျိုးအစား- ဇာတ်ကောင်
●မုဒ်- STN/Y-G
●ထုတ်ကုန်နံပါတ်- SC0802001-V01
●အရွယ်အစား-
● ကြည်လင်ပြတ်သားမှု- 8*2
●Outline Dimension- 28.2×32.3×2.1
● လှုပ်ရှားဧရိယာ- 27.45*11.50
●Interface- 8bit MCU
●IC- SPD0301ZD
● တောက်ပမှု -
● ထိတွေ့မျက်နှာပြင်- မရှိပါ။
● လမ်းညွှန်ချက်ကိုကြည့်ပါ- ၆
●ပင်နံပါတ်- ၁၆
●ပုံစံ- စတုဂံ

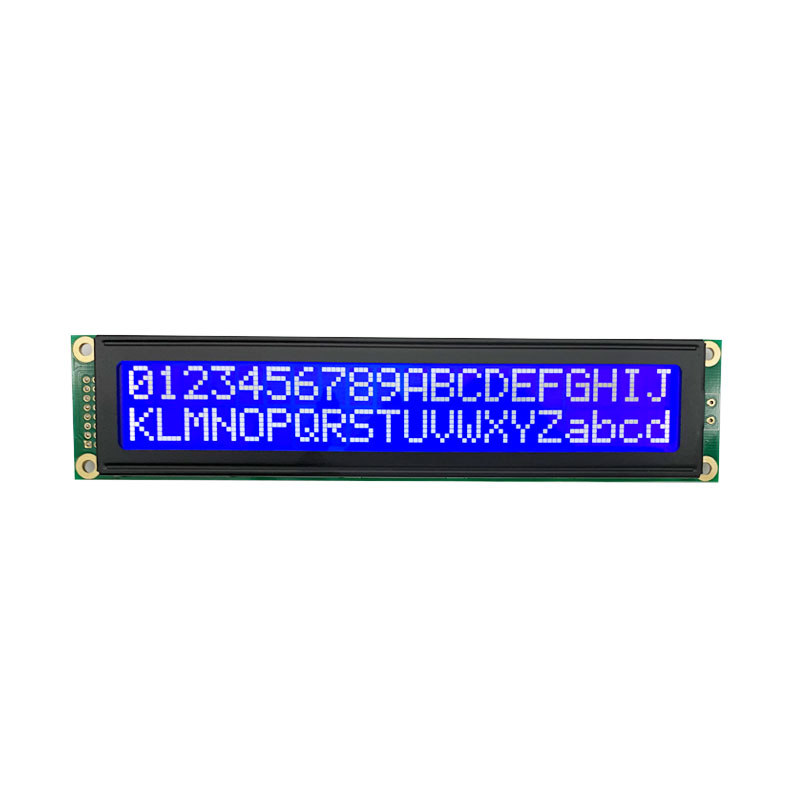

2002 Character LCD Display STN Negative BLUE
SC2002001-V01 သည် 20*2 ကြည်လင်ပြတ်သားမှုရှိသော Character LCD Display ဖြစ်ပြီး AIP31066 IC၊ 16 PIN၊ 6 နာရီကြည့်ရှုရန် ဦးတည်ချက်ဖြင့် တည်ဆောက်ထားသည်။
●အမျိုးအစား- ဇာတ်ကောင်
●မုဒ်- STN-အပြာ
●ထုတ်ကုန်နံပါတ်- SC2002001-V01
●အရွယ်အစား-
● ကြည်လင်ပြတ်သားမှု- 16*2
●Outline Dimension: 116*37*13.2
●အသက်ဝင်သောဧရိယာ- 85*18.6
●Interface- 8bit MCU
●IC- AIP31066
● တောက်ပမှု -
● ထိတွေ့မျက်နှာပြင်- မရှိပါ။
● လမ်းညွှန်ချက်ကိုကြည့်ပါ- ၆
●ပင်နံပါတ်- ၁၆
●ပုံစံ- စတုဂံ
အထွေထွေသတ်မှတ်ချက်
| ကုသိုလ်ကံ | စံတန်ဖိုး | ယူနစ် |
| Display အမျိုးအစား | စာလုံး 20 x 2 စာကြောင်းများ | မီလီမီတာ |
| LCD အမျိုးအစား | STN၊ နှုတ်(အပြာ)၊ ကူးပြောင်းမှု | မီလီမီတာ |
| ယာဉ်မောင်းအခြေအနေ | LCD Module : 1/16 Duty ၊ 1/5 Bias | မီလီမီတာ |
| ဦးတည်ချက်ကြည့်ခြင်း။ | ၆ နာရီ | မီလီမီတာ |
| Backlight အမျိုးအစား | ဘေးထွက်အဖြူ | မီလီမီတာ |
| အင်တာဖေ့စ် | 8-bit MPU မျက်နှာပြင် | – |
| Driver IC | AIP31066 | – |
| Outline Dimension | 116(L) * 37(W) * Max 13.2(T) | မီလီမီတာ |
| မြင်ကွင်း | 85(L) * 18.6(W) | မီလီမီတာ |
| အစက်အရွယ်အစား | 0.61(W) ´ 0.63(H) | မီလီမီတာ |
| ဒေါ့စေး | 0.66(W) ´ 0.69 (H) | မီလီမီတာ |
| ဇာတ်ကောင်အရွယ်အစား | 3.25(W) ´ 5.39(H) | မီလီမီတာ |
| မရှိ | သင်္ကေတ | လုပ်ဆောင်ချက် |
| 1 | VSS | မြေပြင် (0V) |
| 2 | VDD | Logic အတွက် ထောက်ပံ့ရေးဗို့အား (+5.0V) |
| 3 | ဗွီအိုအေ | အလင်းအမှောင် ချိန်ညှိမှု |
| 4 | RS | ဒေတာ/ညွှန်ကြားချက်ကို ရွေးချယ်ပါ။ |
| 5 | R/W | Read/Write ကို ရွေးချယ်ပါ။ |
| 6 | E | Signal ကိုဖွင့်ပါ။ |
| ၇–၁၄ | DB0-DB7 | Data Bus |
| 15 | LED_A | LED ပါဝါထောက်ပံ့မှု + (5.0V) |
| 16 | LED_K | LED ပါဝါထောက်ပံ့မှု – (0V) |
