Arduino LED Matrix Scrolling Text

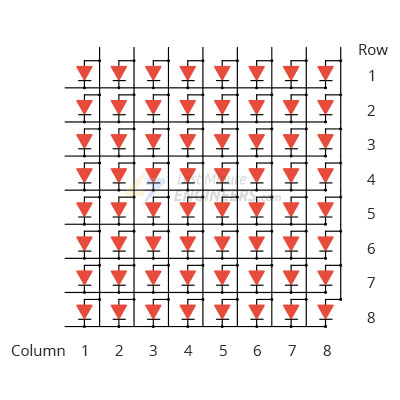

ဤနည်းပညာကိုအသုံးပြုခြင်းဖြင့် Arduino LED Matrix Scrolling Text အများအပြားကို pins အနည်းငယ်ဖြင့် ထိန်းချုပ်နိုင်သည်။ ဥပမာအားဖြင့်၊ 8 အတန်းနှင့် 8 ကော်လံတို့ကို ချိတ်ဆက်ခြင်းဖြင့် 8x8 dot matrix display တစ်ခုလုံး၏ LED အစက်အားလုံးကို ထိန်းချုပ်ရန် ပင် 16 ပင် လိုအပ်ပါသည်။ ဤနည်းပညာသည် LED ဖန်သားပြင်များကို ထိန်းချုပ်ရာတွင် အလွန်ရေပန်းစားပြီး ပိုကြီးသော အစက်မက်ထရစ်မျက်နှာပြင်များနှင့် အခြား LED အပလီကေးရှင်းများသို့ တိုးချဲ့နိုင်သည်။

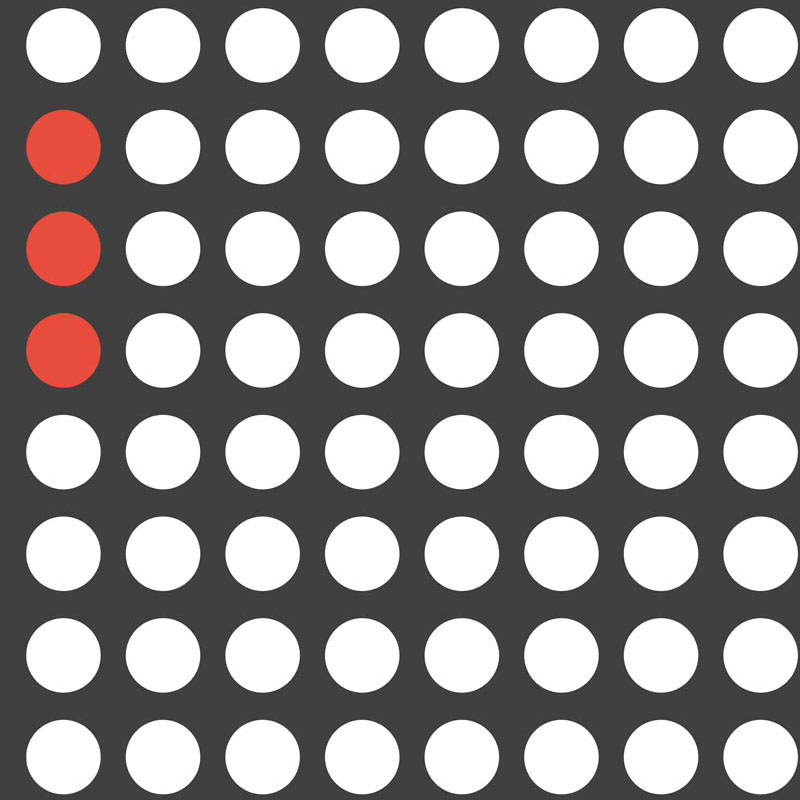

Multiplexing နည်းပညာတွင် LED မီးပွိုင့်တစ်ခုစီကို အချိန်တိုတိုအတွင်း activated လုပ်သည်။ ကော်လံတစ်ခုစီကို အချိန်အတိုင်းအတာတစ်ခုအထိ အလှည့်ကျအသက်သွင်းပြီး သက်ဆိုင်ရာ LED မီးလင်းရန်အတွက် သက်ဆိုင်သည့်အတန်းကို ရွေးချယ်ခြင်းဖြင့်၊ အစက်ချမက်ထရစ်တစ်ခုလုံးတွင် ထွန်းထားရန် လိုအပ်သော LED အမှတ်များအားလုံးကို လင်းစေသည်။ ကော်လံတစ်ခုစီ၏ စတင်အသုံးပြုချိန်သည် အလွန်တိုသောကြောင့်၊ မည်သည့်အချိန်တွင်မဆို LED အမှတ် 8 ထက် ပိုမလင်းပါ။ ကော်လံပြောင်းသည့်အမြန်နှုန်းသည် အလွန်မြန်သည် (တစ်စက္ကန့်လျှင် အကြိမ်ရာနှင့်ချီ သို့မဟုတ် ထောင်နှင့်ချီသော) နှင့် ဤမြန်နှုန်းမြင့်ပြောင်းခြင်း၏ ရည်ရွယ်ချက်မှာ ဖန်သားပြင်သည် အပြည့်အဝလင်းနေကြောင်း လူသားမျက်စိမှ ရိပ်မိစေရန်ဖြစ်ပြီး တည်ငြိမ်ပြီး အဆက်မပြတ် ပုံရိပ်အကျိုးသက်ရောက်မှုကို ပေးစွမ်းရန်ဖြစ်သည်။ ဤနည်းပညာအောက်တွင်၊ အရွယ်အစားကြီးမားသော LED အစက်မက်ထရစ် display များသည် အလွန်နည်းပါးသော pins များကို အသုံးပြု၍ အလွယ်တကူ ထိန်းချုပ်နိုင်ပြီး လုပ်ငန်းအမျိုးမျိုးအတွက် ပိုမိုအဆင်ပြေပြီး ကုန်ကျစရိတ်သက်သာသော display solutions များကို ပေးစွမ်းနိုင်ပါသည်။

MAX7219 ချစ်ပ်

multiplexing တွင် တစ်ခုတည်းသောပြဿနာမှာ ရုပ်ပုံတည်ငြိမ်စေရန်အတွက် display ကို အချိန်တိုင်း refresh လုပ်ရန်ဖြစ်သည်။

ထို့နောက် သင့်အတွက် ထိန်းချုပ်မှုနှင့် ပြန်လည်ဆန်းသစ်လုပ်ဆောင်မှုအားလုံးကို ကိုင်တွယ်ပေးသည့် MAX7219 Chip ရှိသည်။ သင်လုပ်ရမှာက 4-pin SPI interface ကတစ်ဆင့် serial commands တွေကို ပို့ပေးပြီး ကျန်တာကို ဂရုစိုက်ပါလိမ့်မယ်။
